索富通燃氣報警器接線

燃氣報警器也稱為可燃氣體報警器，型號是SST-9801B，生產廠家是索富通。下面是接線的步驟：

1）將安裝支架固定在立柱上或墻體上；（安裝支架包括：U型固定架、探測器固定板、M6立方螺母和平彈墊）。
2）將探測器用M5x12的螺釘固定在探測器固定板上；
3）連接電纜：打開探測器上蓋，4芯電纜穿過電纜壓緊元件，長度約50mm，將電纜剝?nèi)ネ馄?mm， 電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封，決不允許水由電纜引入口進入探測器內部；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+、V+、V-（即電源端子板上的10、11、12、13號端子）對應相連接；合上探測器蓋,用螺釘將其緊固，探測器現場安裝完畢。

注：使用三芯電纜線時“S-”可以不用連接。

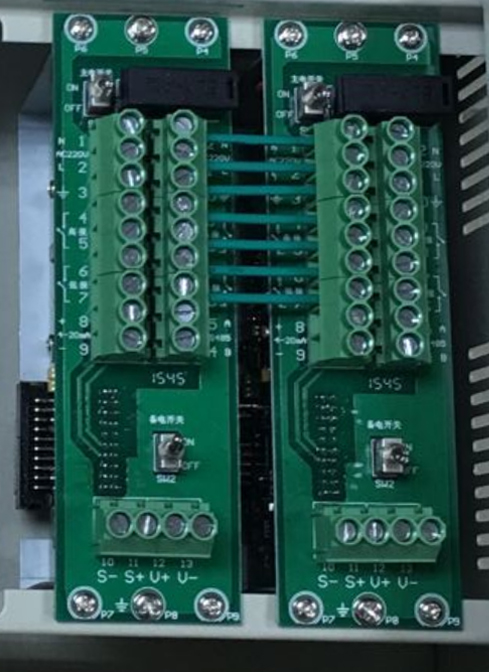

(實物接線端子)

詳細資料可瀏覽SST-9801B系列氣體報警器說明書,它包含了產品概述、系統特點、選擇說明、工作原理、結構安裝、系統使用、功能操作、維護保養以及系統接線圖。
由于接線方式錯誤，會發生哪些現象呢？
當出現控制器與探測器的連接斷路、短路時，故障總燈以及探測器連接線指示燈點亮并伴隨有聲音報警，請檢查其連接線情況，故障消除后控制器回到正常監控狀態。

線路位置的選擇：
在爆炸危險性較小或距離釋放源較遠的位置，應當考慮敷設電氣線路。例如，當爆炸危險氣體或蒸氣比空氣重時，電氣線路應在高處敷設，電纜則直接埋地敷設或電纜溝充砂敷設;當爆炸危險氣體或蒸氣比空氣輕時，電氣線路宜敷設在低處，電纜則采取電纜溝敷設。

為避免可能的危險溫度，爆炸危險環境的允許載流量不應高于非爆炸危險環境的允許載流量。1區、2區絕緣導線截面和電纜截面的傳輸電纜最大傳輸距離（四芯電纜）：
